Насос цементировочный - горизонтальный, двухпоршневой двустороннего действия со встроенным червячным редуктором повышенной нагрузочной способности.
Насосы цементировочные комплектуются элементами повышенной прочности: цилиндровыми биметаллическими втулками, фторопластовыми поршнями и уплотнениями штоков, упрочненными штоками из нержавеющего металла и высоколегированных сталей, термически упрочненными и хромированными поверхностями.
Используется для подачи, нагнетания промывочных жидкостей и бурового раствора под высоким давлением в скважину при цементировании гидропескоструйной перфорацией, эксплуатационном геологоразведочном бурении, промывочно-продавочных работах, проводимых в нефтяных и газовых скважинах.
Цементировочный насос может использоваться для нагнетания жидких сред (глинистых, цементных, солевых растворов) при промывочно-продавочных работах и цементировании нефтяных и газовых скважин в процессе их бурения и капитального ремонта. Конструкция цементировочного насоса НЦ-320 разработана на базе насоса 9Т, основные детали и сборочные единицы насосов взаимозаменяемы. Применение червячной пары, цельноштампованной тарели, других конструктивных и технологических улучшений увеличили долговечность и надежность цементировочного насоса НЦ-320 по сравнению с насосом 9Т.

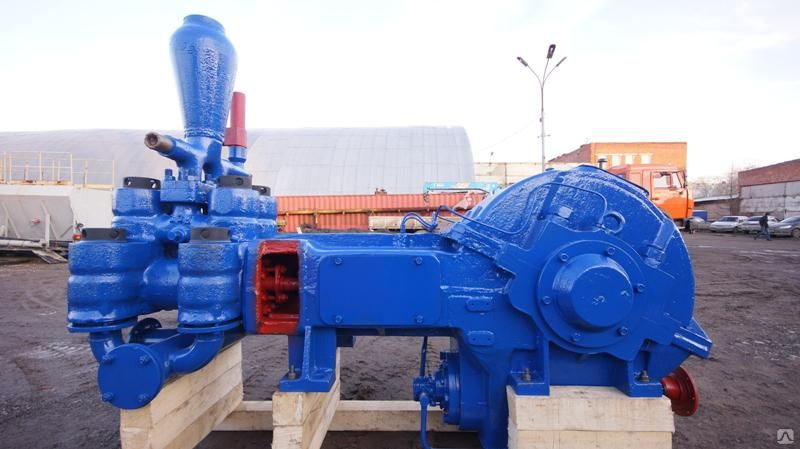

Насос цементировочный НЦ-320 (9Т) – двухпоршневой, горизонтальный, двустороннего действия с червячной передачей используется для закачки тампонажных растворов при креплении и ремонте скважин.
Насос цементировочный НЦ-320 (9Т) может использоваться для проведения промывочно-продавочных работ в нефтяных и газовых скважинах.
Насос цементировочный НЦ-320 полностью заменяет выпускавшийся ранее цементировочный насос 9Т. Узлы и быстроизнашивающиеся детали цементировочного насоса НЦ-320 являются взаимозаменяемыми с узлами насоса 9Т.
Некоторые конструктивные и технологические изменения позволили повысить долговечность насоса цементировочного НЦ-320 и продлить срок его службы в сравнении с ранее выпускавшимся насосом 9Т
Технические характеристики насоса цементировочного.
Полезная мощность насоса, кВт |
108 |
Предельное давление нагнетания, МПа |
40 |
Наибольшая идеальная подача, л/с |
26 |

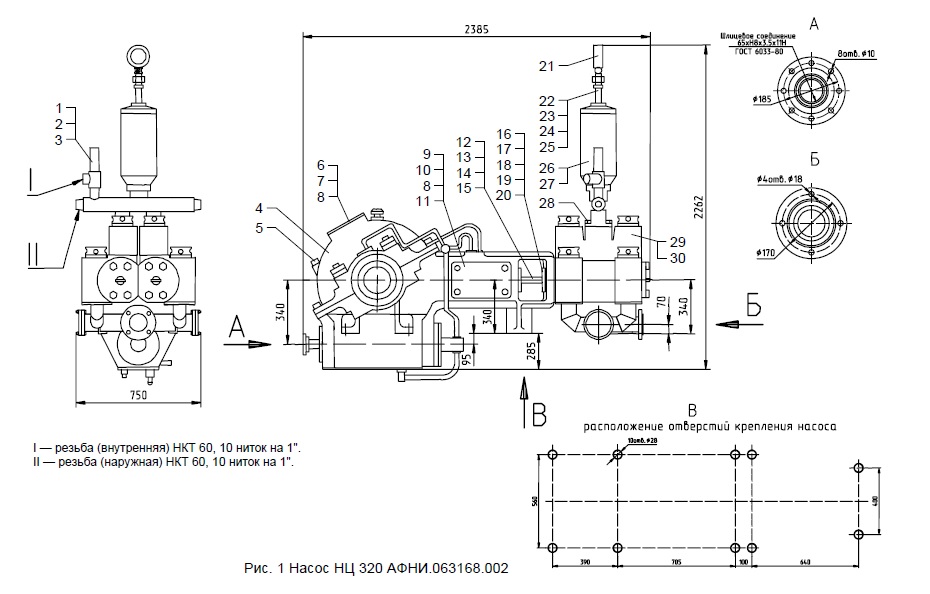

Габаритные размеры, мм |
2385х750х2265 |
Масса, не более, кг |
2760 |
Давление и объемная подача насоса НЦ-320 |
|||
Число двойных ходов |
Диаметр сменных |
Идеальная подача, |
Наибольшее |
133 |
90 |
12,3 (44,3) |
9,5 |
100 |
15,6 (56,2) |
7,5 |
|
115 |
21,2 (76,3) |
5,5 |
|
127 |
26,0 (93,6) |
4,5 |
|
30 |
90 |
2,8 (10,1) |
40,0 |
100 |
3,5 (12,6) |
32,0 |
|
115 |
4,8 (17,3) |
23,0 |
|
127 |
6,0 (21,6) |
18,5 |
