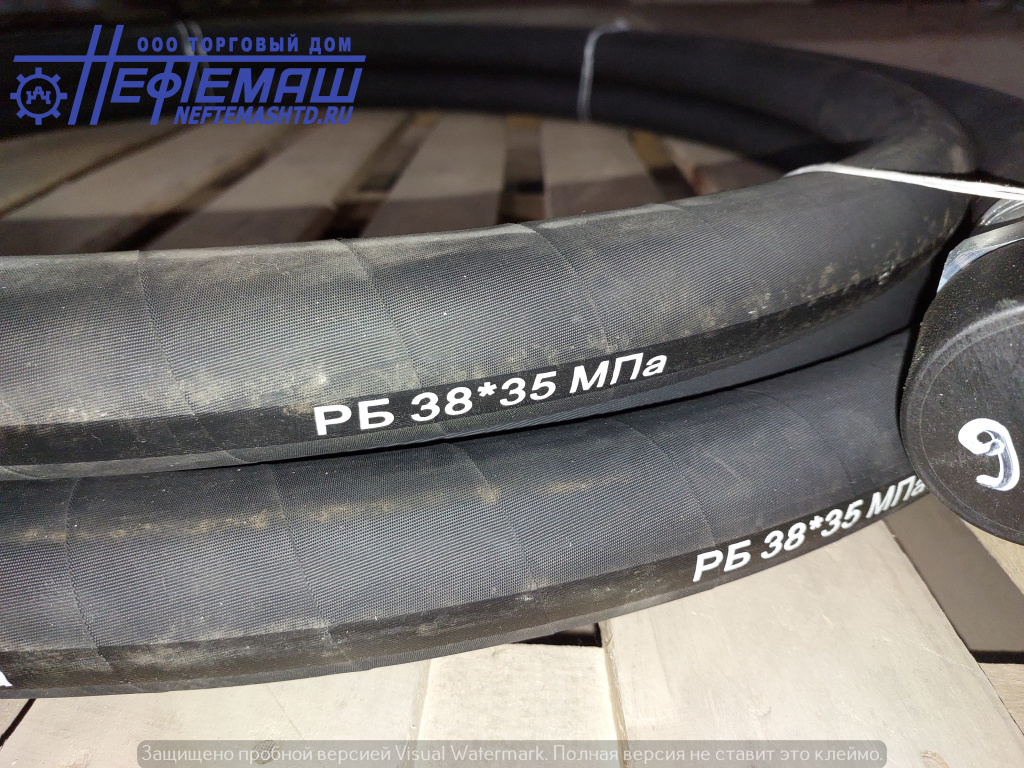

Буровые рукава используют в комплектации буровых стационарных или мобильных установок для очистки забоя скважин, удаления на поверхности скважины обвалившиеся породы и вырубленных частиц, снижение силы трения и снижения выделения теплоты, возникающей при вращении.
Буровой рукав представляет собой трубопровод для подачи раствора от насоса до колонны. Перегоняемая жидкость обычно изготовлена на основе воды или нефти.
Рукава производятся из многослойной маслостойкой прочной резины, которая способна сохранять свои первоначальные характеристики при температурном режиме транспортируемой жидкости до +80° и температуре окружающей среды от -55° до +50°.
Согласно требованиям ГОСТ, внутренний диаметр изделий составляет от 5 до 10 см. Также предусмотрен допустимый уровень рабочего давления (от 10 до 40 МПа).
Рукава для буровых установок:
• обладают высокой гибкостью, долговечностью применения в условиях постоянной изгибающей нагрузки, поскольку они подвергаются частому перемещению при комплектации установок;
• имеют хорошие демпфирующие качества, поскольку гибкий элемент должен уменьшать передачу вибрации от работающего оборудования;
• сохраняют первоначальные эксплуатационные характеристики на протяжении всего срока применения;
• Буровые рукава армированы штуцерами, имеют БРС. Это быстроразъемные соединения, которые используются для подсоединения разных рабочих узлов системы, упрощают замену вышедших из строя рукавов.
БРС состоят из 2 штуцеров, которые соединяются путем применения гайки с трапецеидальной резьбой. При закручивании гайки конус-уплотнитель с резиновым кольцом заходит в расточку гнезда конуса, что приводит к сжиманию манжеты. Таким образом, хорошая герметичность полученного соединения обеспечивается за счет деформации кольца и, соответственно, манжеты. При этом подобный тип резьбы является самотормозящим, поэтому полностью исключено вероятность отвинчивания, к тому же он рассчитан на большие нагрузки.
Быстроразъемные соединения для буровых рукавов тоже должны отвечать определенным требованиям, а именно:
• обеспечивать высокий запас прочности и герметичности;
• иметь хорошую устойчивость к вибрационным нагрузкам, коррозионному разрушению;
• обеспечивать простоту и высокую скорость сборки-разборки;
• иметь большой эксплуатационный срок.
Внутренняя поверхность бурового рукава представляет собой резиновый слой, который изготавливается преимущественно из специальной резиновой смеси на основе двух видов каучуков – натурального и синтетического.
