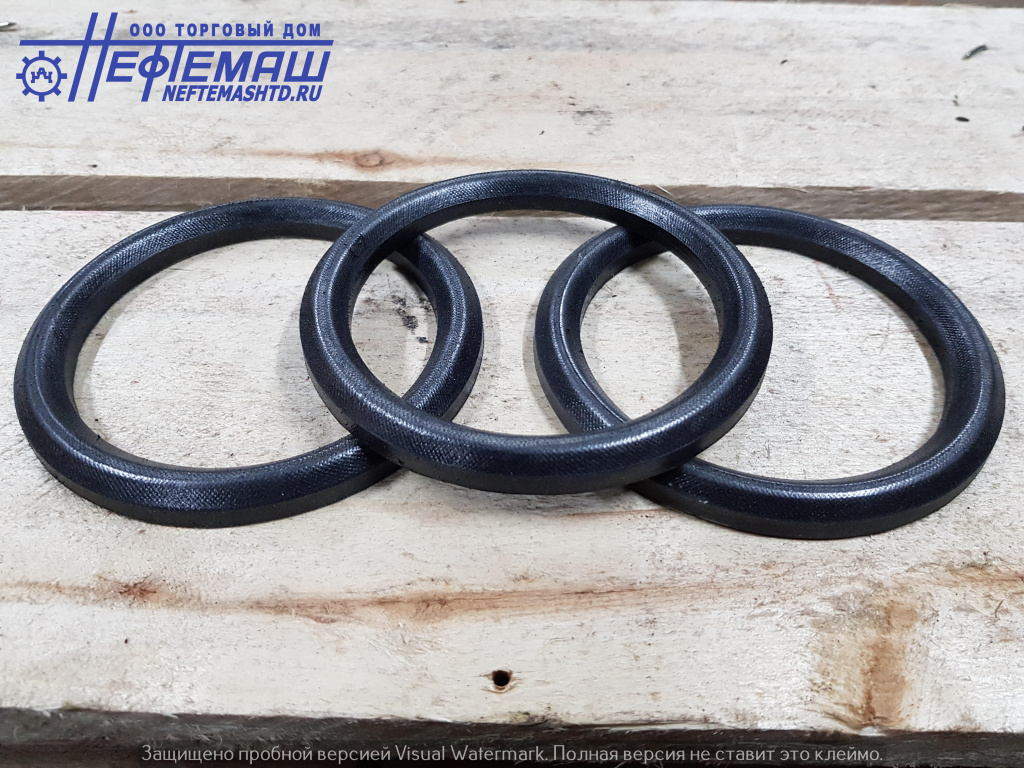

Что такое и для чего нужны шевронные манжеты

Для работы механизмов гидравлических систем необходимы шевронные уплотнения. Они используются в динамичных элементах, способствуют правильному и точному функционированию устройства, а также для уплотнения штоков и цилиндров гидравлических устройств, работающих при давлении до 63 МПа со скоростью возвратно-поступательного движения 3 м/с в среде минеральных масел, нефти, пресной и морской воды, водных эмульсий при t° от -50°С до +100°С (кратковременно до +120°С).

При условии своевременной замены вследствие износа, продлевают срок службы штоков, цилиндров и других деталей.

Применение

Уплотнения используются для соединения неподвижных элементов механизма с совершающими возвратно-поступательные движения. А значит, они устанавливаются в штоки, шпиндели медленного вращения, валы, плунжеры, оси.

Если рабочее давление будет до 32 МПа должно быть минимум 2 штуки, если 64 МПа от 3-х штук.

Уплотнения могут быть изготовлены из промазанных резиной х/б тканей.

Допускается эксплуатация в следующих условиях:

• температура от -500C до +1000C (на короткий период: до 1200C);

• давление до 64 МПа;

• скорость детали, описывающей траекторию возвратно-поступательного движения должна быть не более 3 м/сек;

• среда – вода (соленая, пресная), нефть, нефтепродукты, минеральное масло, водные эмульсии.

 Маркировка манжет

•  МШ – манжета шевронная;

•  два цифровых показателя – диаметры уплотняемого штока и цилиндра (d, D);

 группа резины.

Функционал и плюсы

Области применения

• нефтепереработки и газопереработки;

• машиностроения;

• фармацевтической промышленности;

• химической промышленности.
