Изоляторы должны удовлетворять следующим требованиям: обеспечивать достаточную электрическую прочность, определяемую напряженностью электрического поля (кВ/м), при которой материал изолятора теряет свойства диэлектрика, обладать достаточной механической прочностью, дающей возможность противостоять динамическим усилиям, которые возникают между отдельными токоведущими частями при коротком замыкании в цепи, обеспечивать неизменность своих свойств под влиянием окружающей среды (дождь, снег и т. п.), обладать достаточной теплостойкостью, то есть не изменять своих электрических свойств при изменении температуры в определенных пределах, иметь поверхность, устойчивую против воздействия электрических разрядов.
К электрическим характеристикам изоляторов относятся: номинальное и пробивное напряжения (минимальное напряжение, при котором происходит пробой изолятора), разрядные и выдерживаемые напряжения промышленной частоты в сухом состоянии (сухо-разрядное, при котором происходит перекрытие по поверхности изолятора без потери изоляционных качеств) и под дождем (мокро-разрядное, по смоченной поверхности изолятора), импульсные 50 %-ные разрядные напряжения обеих полярностей.
К основным механическим характеристикам изоляторов относятся: минимальная (номинальная) разрушающая нагрузка (в ньютонах), приложенная к головке изолятора в направлении, перпендикулярном оси, а также размеры и масса.

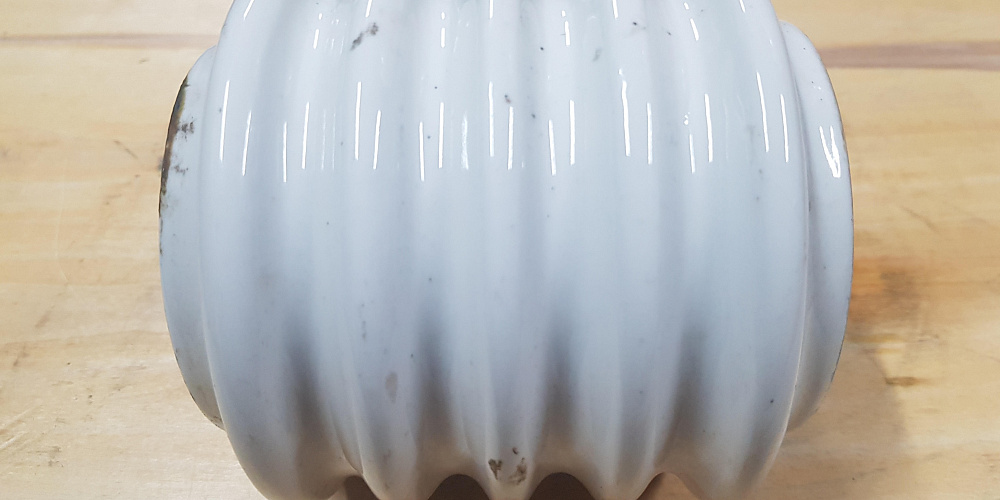

Изолятор опорный керамический внутренней установки ИОР-10-7,5 III УХЛ,Т2 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах электрических станций и подстанций, комплектных распределительных устройствах, токопроводах в сетях трехфазного переменного тока частоты 50 Гц номинальным напряжением до 10 кВ.
Устройство и принцип действия
Изолятор опорный армированный изготовлен по ГОСТ Р 52034-2003, ГОСТ 19797-85.
Материал изоляционной части - электротехнический фарфор подгруппы 110 ГОСТ 20419-83 и соответствует требованиям ГОСТ 5862-79.
По всему объему фарфоровой части изолятора должна полностью отсутствовать пористость.
Поверхность изолятора прозрачная бесцветная глазурь и соответствует требованиям ГОСТ 13873-81.
Материал арматуры - алюминиевый сплав АК12 ГОСТ 1583-93.
Покрытие арматуры и цементных швов - эмаль ПФ-115 ГОСТ 6465-76, где толщина цементного шва должна быть не менее 2мм, наружная поверхность шва должна иметь влагостойкое покрытие.
